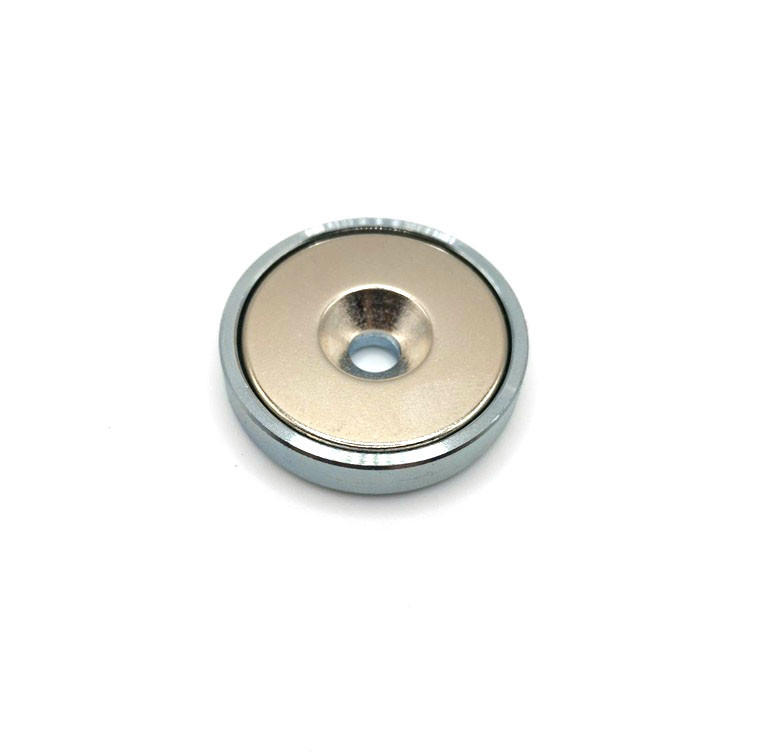

Магніт в корпусі з зіньковкой А32 зчеплення 25 кг

Магніт в корпусі з зіньковкой А25 зчеплення 14 кг

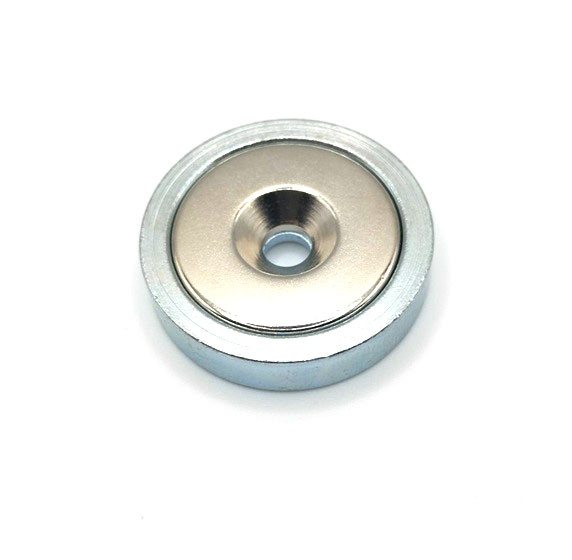

Тримач магнітний складається з магніту, запресованого в сталевий корпус. В даних магнітних тримачів використовуються неодимові магнітні диски, що мають два полюси розташованих по площинах (аксіально намагнічування). Другий полюс, повністю заглиблений в корпусі, також впливає на видимий зовнішній полюс, посилюючи його і збільшуючи силу зчеплення. Таким чином магнітні тримачі в сталевому корпусі характеризуються відносно високою вантажопідйомністю. Робочий діапазон магнітного поля при цьому знижується.

У цьому магнітному тримачі використовується неодимовий магніт . Максимальна робоча температура для магнітних тримачів з неодимовими магнітами 80 ° [C] .

Задану максимальну вантажопідйомність держателя вимірюють в оптимальних умовах, тобто за допомогою магнітної пластини з низьковуглецевої сталі (St3S), має товщину не менше 10 [мм], з гладкою поверхнею при нульовій шерховатости, при відриві від поверхні суворо перпендикулярно, а також при кімнатній температурі.

Примітка: наведена сила зчеплення магніту має відносне значення. Фактичне зчеплення магнітного утримувача буде залежати від наступних факторів:

1. зазору між магнітним утримувачем і поверхнею примагничивания (за певних обставин, навіть дуже малий зазор, наприклад, 0,5 [мм] може викликати зниження потужності на половину);
2. матеріалу поверхні, до якої кріпиться магнітний тримач ( чим вищий вміст вуглецю в сталі, тим менше потужність магніту, наприклад чавун магнитится гірше, ніж сталь);
3. шерховатости поверхні ( чим більш гладка поверхня, тим краще зчеплення);
4. напрямку прикладеної сили (найвища потужність досягається при перпендикулярній силою відриву);
5. товщини магнітної поверхні (металева поверхня не може бути тонкою, тому що частина магнітного поля не буде використовуватися для примагничивания магніту);
6. робочої температури (чим вище температура, тим менше потужність зчеплення).
